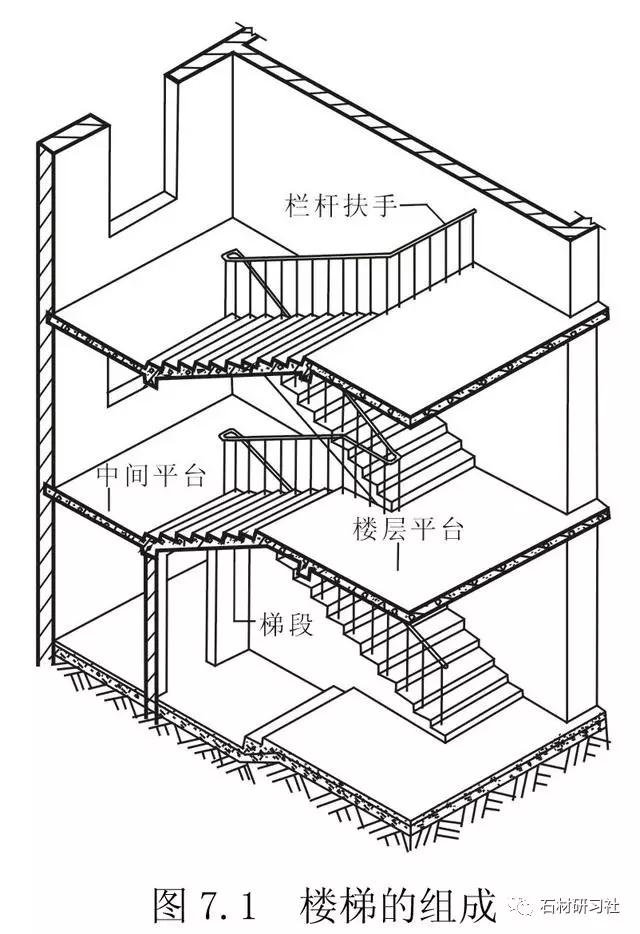

1、坡度與踏步尺寸

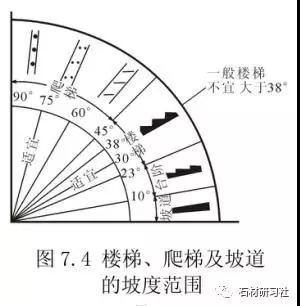

(1) 坡度
指的是樓梯段的坡度,即樓梯段的傾斜角度。
坡度有兩種表示法,即角度法和比值法。
一般樓梯的坡度在23°~45°之間,常用30o左右,舒適角度26o-34’。坡度超過45°時,應設爬梯;坡度小于23°時,應設坡道。
(2) 踏步尺寸
踏面寬和踢面高,踏面是人腳踩的部分,寬度一般為250~320mm。
踢面高與踏面寬有關,根據人上一級踏步相當于在平地上的平均步距的經驗,踏步尺寸可按下面的經驗公式來確定:2h+b=600--620
式中 h—踢面高度;b—踏面寬度;600~620mm—人的平均步距。
踢面高:一般為100~200mm

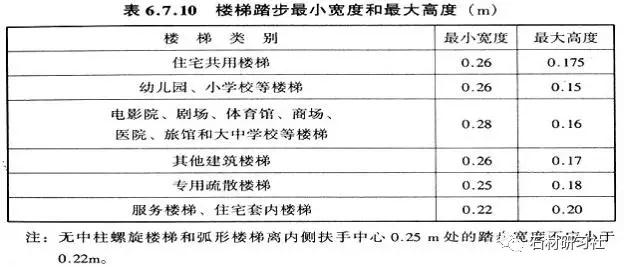

在建筑工程中,常見的民用建筑樓梯踏步尺寸b、h的取值可按《民用建筑通則》表選定。

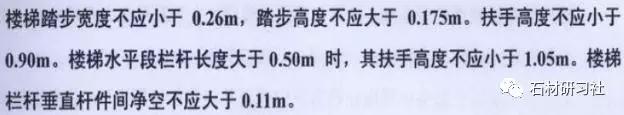

住宅規范的規定

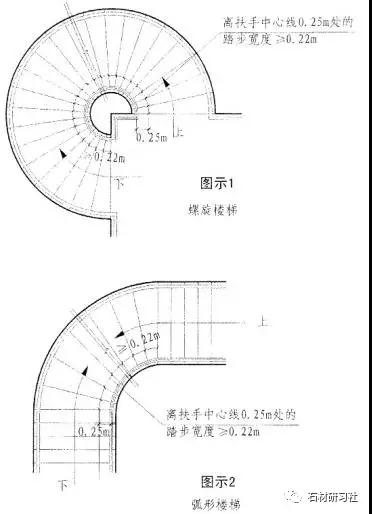

圓或弧形樓梯規定
2 樓梯段寬度與平臺寬度
(1)梯段寬度
樓梯段寬度:指樓梯段臨空側扶手中心線到另一側墻面(或靠墻扶手中心線)之間的水平距離。
梯段寬度根據設計人流的股數、防火要求及建筑物使用性質等因素確定。
每股人流按500~600mm寬度考慮,單人通行時為900mm,雙人通行時為1000~1200mm,三人通行時為1500~1800mm,其余類推。同時,需滿足各類建筑設計規范中對梯段寬度的限定。如住宅≥1100mm等。
注:每股人流寬度為0.55+(0~0.15)m.
(2)平臺寬度
保證通行人行順暢和搬運物品的方便。

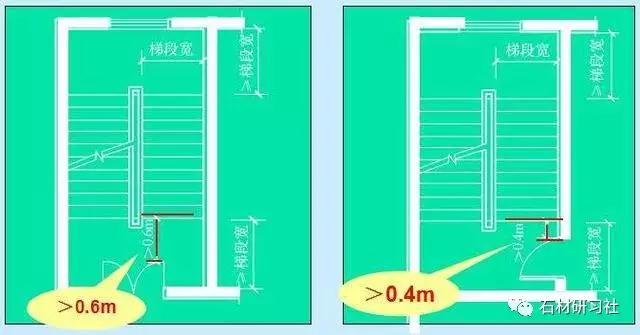

住宅:中間平臺寬度D1和樓層平臺寬度D2,平臺寬度應大于或等于梯段寬度,并≮1200mm。
平臺寬度的確定

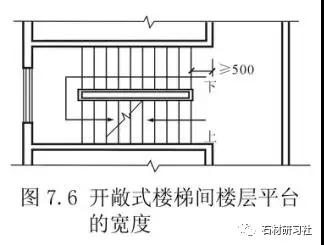

根據樓梯間的尺寸、梯段寬度等,確定平臺深度。中間(樓層)平臺寬度不應小于梯段的寬度。對于直接通向走廊的開敞式樓梯間,其樓層平臺可借用建筑的走廊,因此樓層平臺深度可不受此限制,但是為了避免走廊和樓梯上的人流相互干擾,并且為了便于使用,應留有一定的緩沖寬度,一般為500寬。

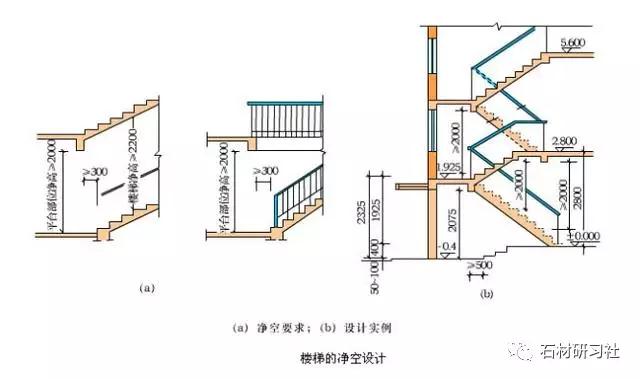

3 樓梯的凈空高度
包括樓梯段上的凈空高度和平臺上的凈空高度。
(1)樓梯段上的凈空高度:
踏步前緣到上部結構底面之間的垂直距離,應不小于2.2m。
(2)樓梯平臺凈高度:
確定樓梯段上的凈空高度時,樓梯段的計算范圍應從樓梯段最前和最后踏步前緣分別往外300mm算起。

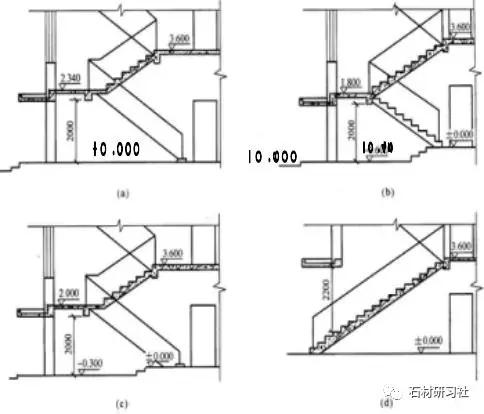

當?shù)讓有菹⑵脚_下做出入口,為使平臺下凈高滿足凈高要求,可采用以下處理方法:
長短跑梯段,增加樓梯第一跑的踏步數量,兩個梯段形成長短跑,以此抬高底層休息平臺的高度。
局部降低地坪標高,利用室內外高差,將部分室外臺階移至室內。
采用長短跑和降低平臺下地坪標高相結合的方法。
底層采用直跑樓梯。

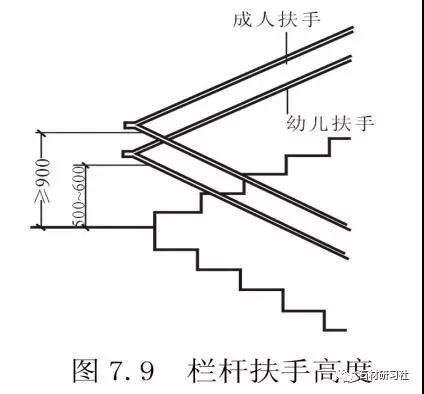

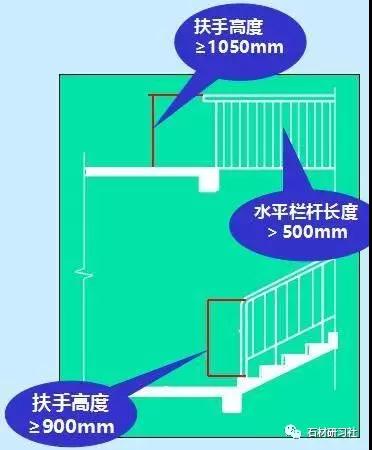

4 欄桿扶手高度
欄桿扶手高度:指踏步前緣到扶手頂面的垂直距離。
一般建筑物樓梯扶手高度為900mm;平臺上水平扶手長度超過500mm時,其高度不應小于1050mm;
幼托園建筑的扶手高度不能降低,可增加一道600~700mm高的兒童扶手。

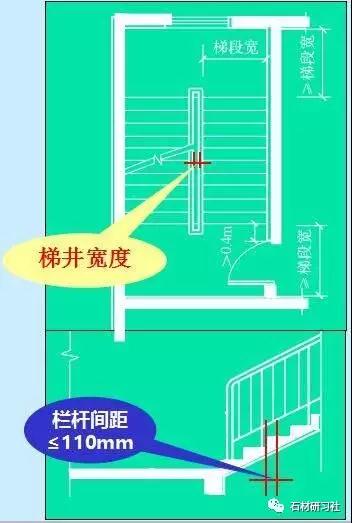

梯井:
兩個梯段之間的空隙。公共建筑梯井寬度不宜小于150mm,住宅、小學、兒童機構60-200mm。
垂直桿件間≤110mm。
封閉樓梯間,樓層平臺一般與中間休息平臺等寬,但必須滿足規范規定的局部尺寸的要求。
樓梯設計的步驟
(1)樓梯的寬度根據房屋的層數,耐火等級和使用人數計算樓梯總寬度。
(2)確定樓梯數量和每部樓梯的梯段寬度。
(3)根據房屋類型,確定踏部的高和踏步寬,即確定樓梯的坡度。
(4)根據房屋的層高,計算每層踏步級數(N)。
(5)根據房屋類型和樓梯在平面中的位置,確定樓梯形式。
(6)確定平臺的寬度和標高。
(7)計算樓梯段的水平投影長度L和樓梯間進深最小凈尺寸B。
(8)計算樓梯間的開間最小凈尺寸。
(9)按模數協調標準規定,確定樓梯間開間和進深的軸線尺寸。
(10)繪制樓梯平面圖和剖面方案圖。

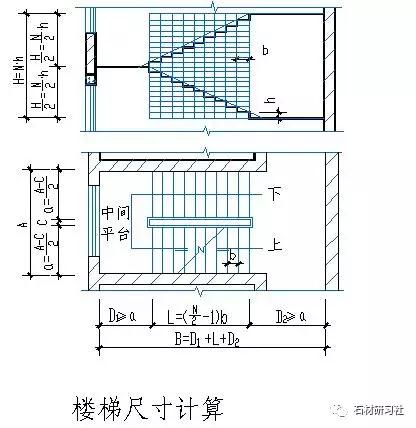

樓梯尺寸計算
以平行雙跑樓梯為例,說明樓梯尺寸的計算方法,根據層高H和初選步高h定每層步數N,N=H/h。
(1)根據步數N和初選步寬b決定梯段水平投影長度L,L=(0.5N-1)Xb。
(2)確定是否設梯井。供兒童使用的樓梯梯井不應大于120mm,根據樓梯間開間凈寬A和梯井寬C確定梯段寬度a,a=(A-C)/2。
(3)根據初選中間平臺寬D1(D1≥a)和樓層平臺寬D2(D2>a)以及梯段水平投影長度L檢驗樓梯間進深凈長度B,D1+L+D2=B。如不能滿足,可對L值進行調整(即調整b值)。
如底層平臺下設通道:
